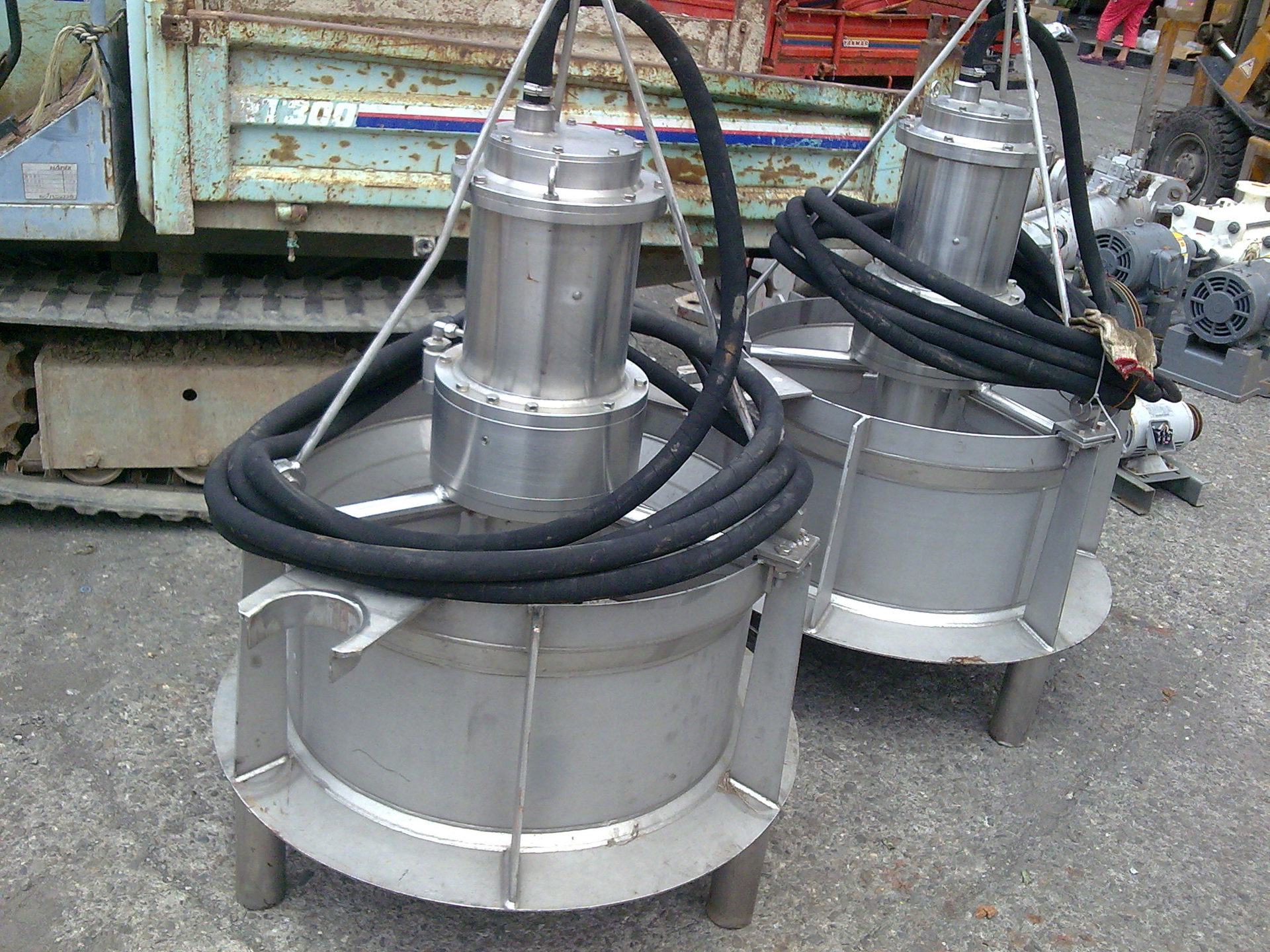

水中攪拌機

範攪拌均一攪拌『』！
公害環境貢

　　　　　

、省型「置」。
置低速回特殊、同軸取供給空
果的微細化、小動力電動機吐出水量酸素移動量大攪拌力
群。
、嫌槽空吹簡、一般
攪拌勿論、農業集落排水回分槽、原水調整槽攪拌幅攪拌用途
用。

酸素移動率高省型
特下吹出構造、送量範酸素移動率高、
散式比送量大幅低減。尚、邪魔板空供給管出口取付、
回相果、空微細化、酸素移動速度一層高。
〔特許出願中〕
下吹出構造攪拌力大
空散位置下流側、水力性能優、
送量左右一定循環水量得、水槽底部範流動化
大。
腐食強SUS-304製
標準接液部材質全SUS-304採用、水中機械、腐食
注意。
攪拌方可能
送風機運、停止操作空配管中開閉操作、好嫌方
兼用。
目詰無
好嫌方運場合、方式目詰生、改良
後方式場合全目詰致。（構造照）
形水槽適。
二次公害一切。
水中攪拌式、水飛沫飛沫臭音生、衛生的。

主要構造、減速機付水中電動機、、、、邪魔板付空供給管構成。水上方下向吸、吐出外周部水平方向放射水流、水槽底部吐出。（構造方式）

減速機付水中電動機　　　　邪魔板付空供給管

　　　　　　　　　　　　　　　　　　　　　　　　

■	■攪拌
放射水平流槽底上吐出。 泡浮上伴上昇流吸流水 　　、上昇流槽中心集。 水面槽中心放射流。 槽壁付近下降流生。 槽底部達後、上昇流合流。	放射水平流槽底部吐出。 槽壁付近上昇流。 水面槽中心集流。 槽中心下降吸。

弊社型式	電動機 出力 Kw	送量 m3/min	酸素移動量　kgO2/h (清水20℃溶存酸素濃度０mg/l)				吐出水量 m3/min	適用槽 泥濃度4000ppm時
			設置水深 3m場合	設置水深 4m場合	設置水深 5m場合	設置水深 6m場合		有水深 m	最大容量 m3	最大平面積 m2(水深5m時)
SJRA-101LS	0.75	MIN0.6	1.8	2.2	2.6	2.8	14.1	3～6	125	25
		MAX1.1	2.8	3.4	3.8	4.4
SJRA-102LS	1.5	MIN1.2	3.7	4.3	5.0	5.5	21.3	3～6	250	50
		MAX2.5	5.9	7.0	8.0	8.9
SJRA-103LS	2.2	MIN1.8	5.4	6.3	7.3	8.0	26.7	3～6	360	72
		MAX3.0	7.6	9.0	10.2	11.4
SJRA-105LS	3.7	MIN2.5	7.6	9.1	10.9	11.6	36.7	3～6	600	120
		MAX5.0	12.1	14.9	17.1	19.0
SJRA-1075LS	5.5	MIN4.0	11.6	14.0	15.9	18.1	46.7	3～6	900	180
		MAX7.0	17.2	20.5	23.9	26.1
SJRA-1010LS	7.5	MIN5.0	15.1	17.8	19.9	23.2	56.4	3～6	1200	240
		MAX9.0	22.2	26.8	31.0	34.5
SJRA-1015LS	11	MIN6.0	18.7	22.3	25.4	28.4	70.8	3～6	1800	360
		MAX11.0	27.9	33.2	37.9	42.3

（注記）
１．吐出方向、下向噴射式。
２．送量、MIN(最小)～MAX(最大)範選定下。
　　MIN(最小)少送量酸素移動量、酸素移動延長線上取下。
３．酸素移動量、約10％動、余裕見選定下。
４．適用槽諸件(最大容量最大平面積)、槽底部平均最小流速約0.1m/s以上
　　。



---

■型式
ＳＪＲＡ－１０３－ＬＳ－Ｐ
置型式
電動機容量
階級　　｛L－E種　，　H－H種｝
本体材質　　　　 ｛S－SUS304　，　S6－SUS316　，　F－SS/塗
　　　　　　　　　　　　　塗　　SUS316：SUS316L製作可｝
取付方式　　　　 ｛P－方式　，　無記入－直置式｝


---

	（３）（４）（５）（６）字設置水深（ｍ）。 上商業電源運時酸素移動量表。 　（清水２０℃、ＭＬＤＯ＝０） 酸素移動量水、槽形、流入水質等１０％程度 　　動。 送量余裕選定下。ＭＡＸ９０％以 御使用下。



■外形寸法
